景不雅电气工程量怎么完结快速完成，底下小编先容几个实用小妙技，麇集CAD快速看图的相连测量进行工程量狡计。

一、了解电气工程狡计端正

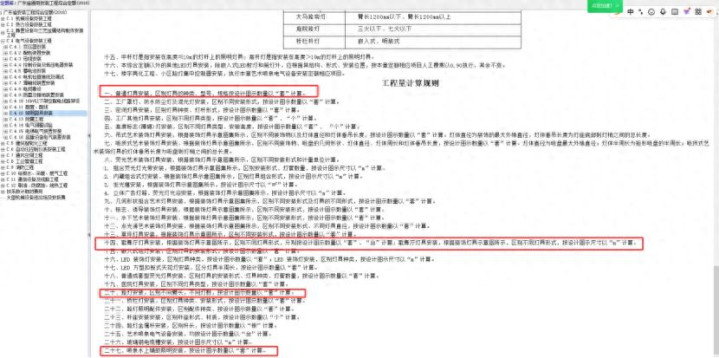

1、以广东省通用安设工程详尽定额（2018）为例，定额讲明中，种种灯具均以套为狡计单元，LED灯带以米为单元。

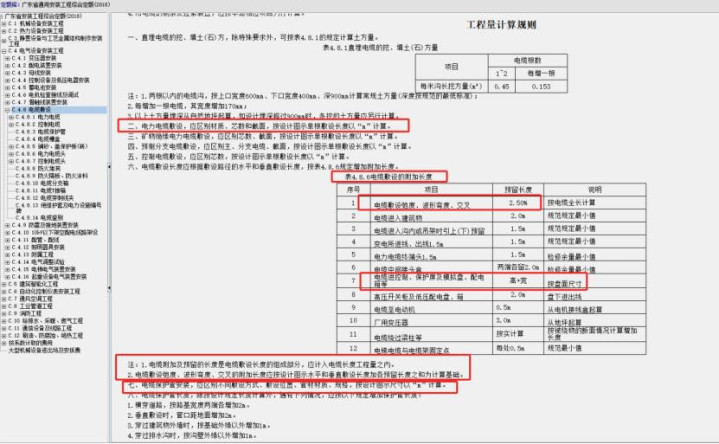

2、电缆狡计包含垂直长度+水平长度+附加长度（按表4.8.6取值），本工程触及到的附加长度有电缆浪漫度统统2.5%，电缆进配电箱半周长，电缆头16平淡毫米以下狡计接线端子，是以电缆结尾头不加1.5m。

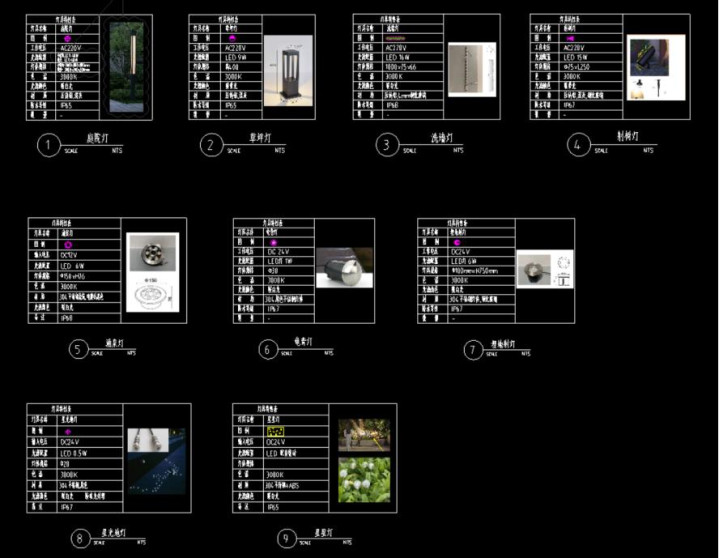

3、麇集假想讲明，灯具意向图，咱们不错看到灯具状貌，了解灯具状貌，清单计价时，浅显咱们登科相应的定额。

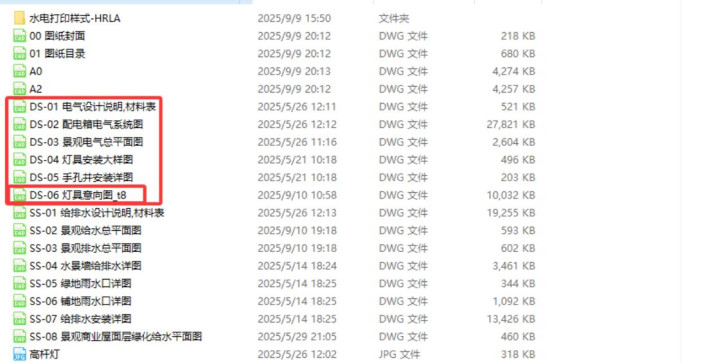

4、下图是灯具意向图提供的状貌，有庭院灯、草坪灯，射树灯、灯带等等，这些灯具怎么安设呢，计量技术有哪些防护之处，咱们再归来一下图纸内容《DS-01电气假想讲明》和《灯具安设大样图》

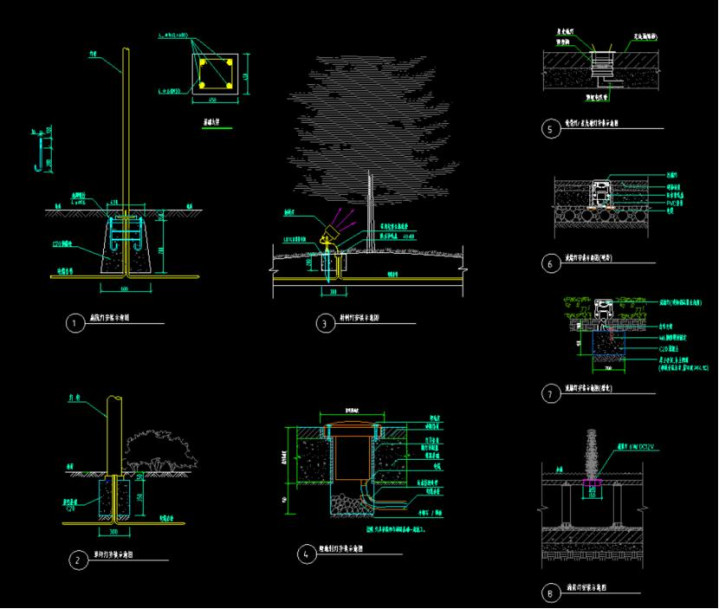

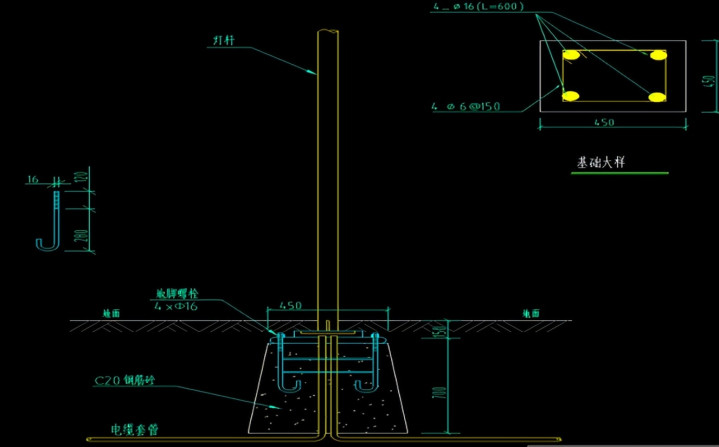

4、咱们看到各式灯具的安设，齐有固定的大样图，底下算量时，咱们以庭院灯为例，先容怎么狡计景不雅工程量。先把庭院灯安设详图，和意向图展示给环球。

通过识图，配管埋深0.7米，灯具立管为一进一出时势。

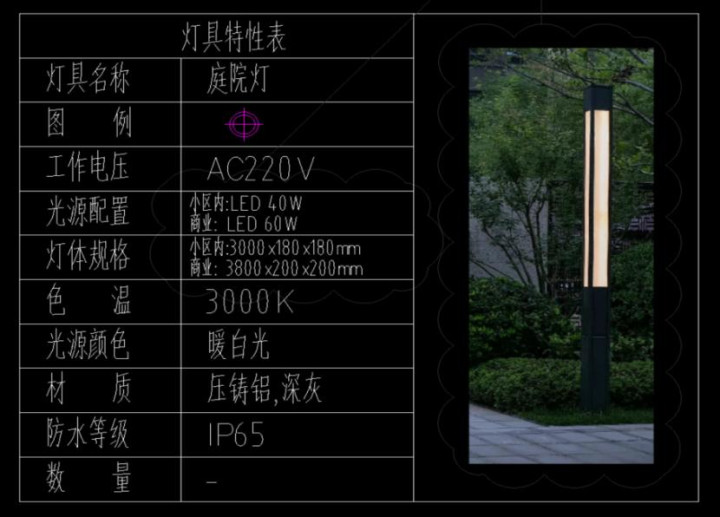

不错看到灯具的规格参数，小区内规格3000*180*180mm，材质压铸铝，环球体育含地脚螺栓。

二、启动电气工程算量

1、算量之前，咱们通过练习配电箱电气系统图和平面图，找出电气回路及平面图位置，咱们以NI回路为例

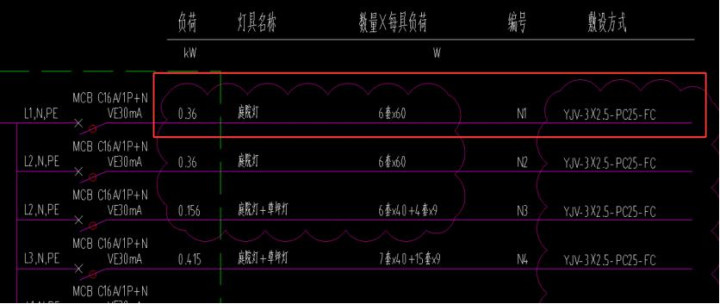

2、YJV-3×2.5-PC25-FC，每组字母代替的意念念，如下：

YJV：额定电压1千伏以下的铜芯交联聚乙烯绝缘护套电力电缆

3*2.5：3根2.5平淡毫米的导体

PC25:硬质塑料管，管径25mm

FC:暗敷在大地或地板内(一般假想讲明中会体现)

假想讲明，还提供了线管绿地下埋深0.5m，过车处埋深不小于0.7m。狡计立管的技术要用到。

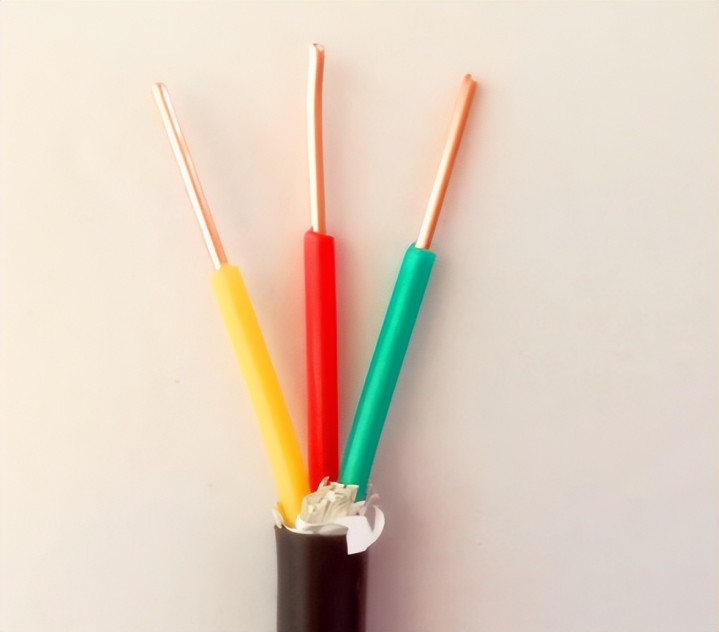

下图即是YJV-3×2.5电缆图片

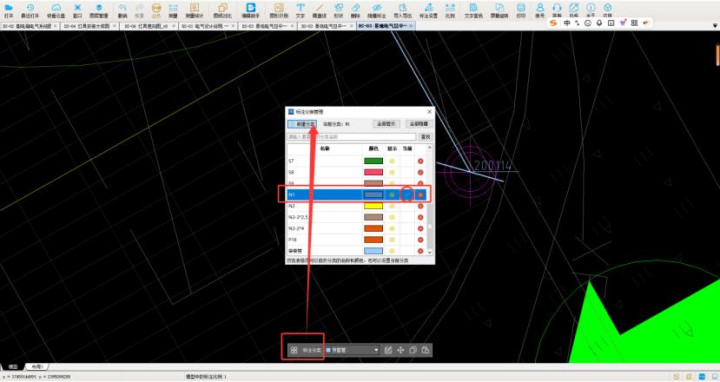

3、狡计之前，字据电气系统图，先新建标注分类，并置于现时，就不错狡计了。

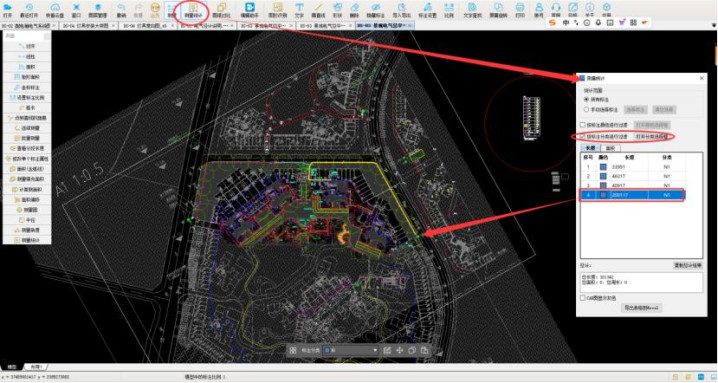

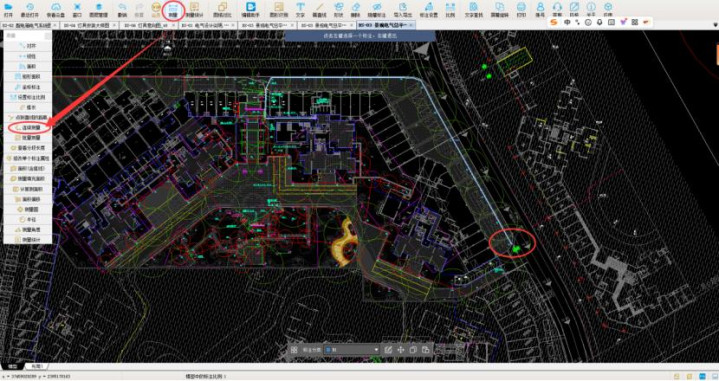

4、运用软件相连测量功能，量出平面长度，查看测量统计得出回路平面工程量200.117m。

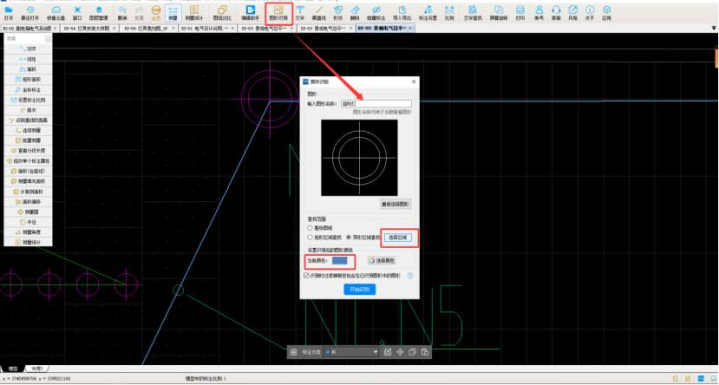

5、通过图形识别功能，遴荐异形区域，狡计该回路庭院灯工程量为6盏。

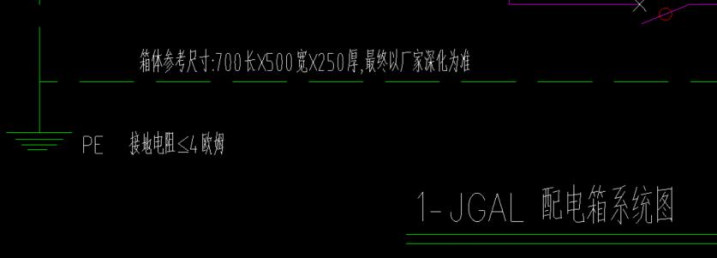

6、狡计NI回路，麇集系统图、平面图，进行工程量狡计，还需要看假想讲明取得配电箱的尺寸和安设方式，本工程配电箱的尺寸：700长X500宽X250厚，落地安设。

7、此段NI回路需要统计的工程量如下：

庭院灯：6盏

PC20管：200.12（水平）+（0.35+0.7）（垂直：箱体落地安设，算箱体长的一半取中间0.35+线管埋深0.7）+5（盏）*0.7（埋深）*2（一进一出）+1（盏）*0.7*1（终末一个庭院灯唯有进）=208.87m

7.3 YJV-3×2.5：【208.87+（0.7+0.5）（配电箱半周长：系统图有给出）】*1.025（浪漫统统）=215.32m

挖土方：0.57*0.5*200.12=57.03立方米

回填方：0.57*0.5*200.12=57.03立方米

以上，本回路工程量狡计就完成了，字据算量思路图，浅显后期对数，底稿可查。

本文先容了景不雅电气图纸识读秩序，以及电气工程量狡计端正解读环球体育，并通过骨子案例麇集CAD快速看图相连测量，高效完成线监工程量的狡计。
